MBP Ex 防爆聚酯机箱 · 防爆机箱

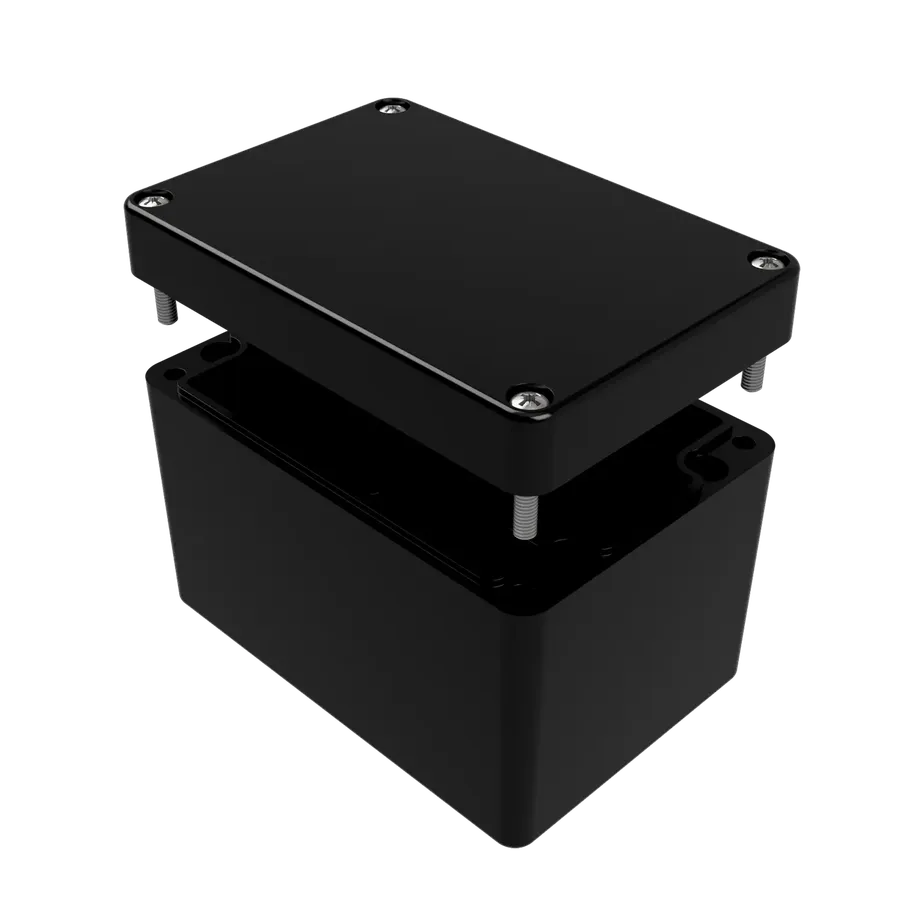

MBP-Ex leer 117575 防爆聚酯机箱（空箱）
110 × 75 × 75 mm聚酯玻纤增强（GFK）IP66
- 货号
- 3211100450
- 材料
- 聚酯玻纤增强（GFK）
- 防护等级
- IP66
- 外形尺寸
- 110 × 75 × 75 mm
参数与图片来源：MULTI-BOX 原厂产品页 · 尺寸已与原厂产品目录（KB doc 7）核对一致
产品说明
MBP Ex 系列聚酯机箱按最新 ATEX 要求认证，适用于可能出现爆炸性气体、蒸气与粉尘的区域（1、2 区及 21、22 区）。空机箱附带元件证书，可为整机防爆认证提供壳体的结构安全依据，减少新产品的重复测试。本型号外形尺寸 110 × 75 × 75 mm（原厂产品页数据）。防护等级 IP66，按 DIN EN 60529 测试。
技术规格
以下字段逐项取自原厂产品页，保留德文原字段名以便对照。
尺寸与重量
| 参数 | 数值 |
|---|---|
| 长度 L（mm）Länge in mm | 110 |
| 宽度 W（mm）Breite in mm | 75 |
| 高度 H（mm）Höhe in mm | 75 |
颜色
| 参数 | 数值 |
|---|---|
| 盖板颜色Farbbezeichnung Deckel | 黑色 |
| 盖板 RAL 色号RAL-Ton Deckel | 9005 |
| 底座颜色Farbbezeichnung Unterteil | 黑色 |
| 底座 RAL 色号RAL-Ton Unterteil | 9005 |
材料
| 参数 | 数值 |
|---|---|
| 盖板材料Material Deckel | 聚酯玻纤增强（GFK） |
| 底座材料Material Unterteil | 聚酯玻纤增强（GFK） |
| 密封材料Material Dichtung | 硅胶 |
| 螺钉材料Material Schrauben | 不锈钢 V2A |
| 无卤Halogenfrei | 是 |
| 抗紫外线UV-Beständig | 是 |
耐温与使用环境
| 参数 | 数值 |
|---|---|
| 长期使用温度下限（°C）Dauergebrauchstemperatur min. (°C) | -55 |
| 长期使用温度上限（°C）Dauergebrauchstemperatur max. (°C) | 100 |
| 适用室内Geeignet für den Inneneinsatz | 是 |
| 适用室外Geeignet für den Außeneinsatz | 是 |
Technische Zeichnungen & Downloads
| 参数 | 数值 |
|---|---|
| PDFPDF | — |
| DXFDXF | — |
| 3D3D | — |
| ProduktdatenblattProduktdatenblatt | — |
技术规格
| 参数 | 数值 |
|---|---|
| 防护等级Schutzart IP | 66 |
| 防护等级测试标准Norm der Schutzartprüfung | DIN EN 60529 |
| 盖板螺钉防脱落Deckelschrauben unverlierbar | 是 |
| 安装工具Montagewerkzeug | PZ2 |
| 盖板螺钉拧紧力矩下限（Nm）Anzugdrehmoment Deckelschrauben min. (Nm) | 1.50 |
| 盖板螺钉拧紧力矩上限（Nm）Anzugdrehmoment Deckelschrauben max. (Nm) | 3.00 |
| 接地螺钉拧紧力矩下限（Nm）Anzugdrehmoment Erdungsschrauben min. (Nm) | 1.20 |
| 接地螺钉拧紧力矩上限（Nm）Anzugdrehmoment Erdungsschrauben max. (Nm) | 2.30 |
防爆认证与参数
防爆参数用于初步选型。正式选型请索取对应型号的证书、说明书与端子配置图。
| 参数 | 数值 |
|---|---|
| 防爆类别Kategorisierung | 空箱 Ex-u |
| 适用区域Zonenklassifikation | 1, 2, 21, 22 |
| ATEX 测试报告编号Prüfberichts-Nr. ATEX | IB-13-3-094 |
| IEC 测试报告编号Prüfberichts-Nr. IEC | IB-13-3-094 |
| ATEX 型式检验EG-Baumusterprüfung ATEX | IBExU12ATEX1180U |
| IEC 证书编号Zertifikatsnummer IEC | IECEx IBE 14.0018U |
| 防爆标志Kennzeichnung | Ex II 2G Ex e IIC Gb, Ex II 2D Ex tb IIIC Db |
| 测试标准Prüfnormen | EN60079-0, EN60079-7, EN60079-31 |
| 使用温度上限（°C）Temperatur Einsatzbereich max. (°C) | 100 |
| 使用温度下限（°C）Temperatur Einsatzbereich min. (°C) | -55 |
| 最高表面温度（°C）Oberflächentemperatur max. (°C) | 100 |
| 最高电压（V）Spannung max. (V) | 1100 |
| 最大电流（A）Strom max. (A) | 452 |
| 最大导线截面（mm²）Leitungsquerschnitt max. (mm²) | 300 |
| 最大保护导体截面（mm）Schutzleiterquerschnitt max. (mm) | 150 |
