IP69 / IP66 - 58mm
- 64mm
- 34mm
- 71g
MBX 模块机箱 · 塑料机箱

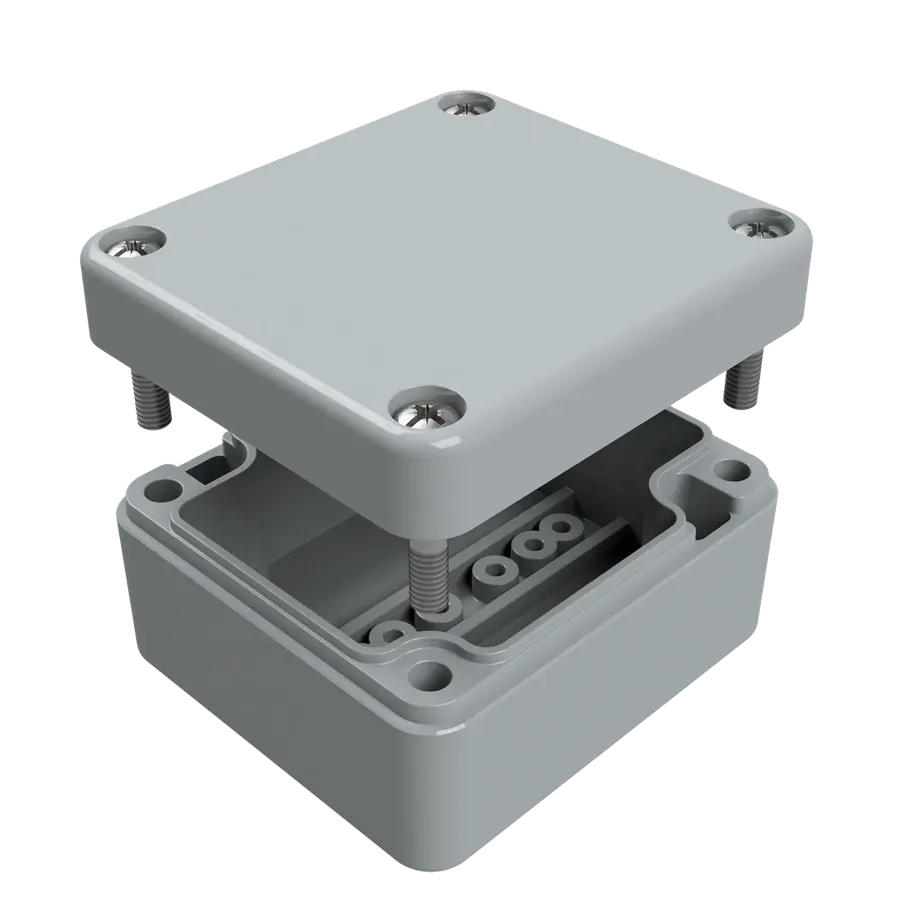

MBX 606030 P 模块机箱（PRO）
58 × 64 × 34 mm聚碳酸酯（PC）IP69 / IP66
- 货号
- 1005100200
- 材料
- 聚碳酸酯（PC）
- 防护等级
- IP69 / IP66
- 外形尺寸
- 58 × 64 × 34 mm
参数与图片来源：MULTI-BOX 原厂产品页 · 尺寸已与原厂产品目录（KB doc 7）核对一致
产品说明
MBX 系列提供 BASIS 与 PRO 两种配置以及灰色、透明盖版本，用于需要模块化安装与清晰观察内部状态的电子设备。具体尺寸、材料与防护等级以产品页参数为准。本型号外形尺寸 58 × 64 × 34 mm，重量 71 g（原厂产品页数据）。防护等级 IP69 / IP66，按 DIN EN 60529 测试。
技术规格
以下字段逐项取自原厂产品页，保留德文原字段名以便对照。
尺寸与重量
| 参数 | 数值 |
|---|---|
| 长度 L（mm）Länge in mm | 58 |
| 宽度 W（mm）Breite in mm | 64 |
| 高度 H（mm）Höhe in mm | 34 |
| 重量（g）Gewicht in g | 71 |
颜色
| 参数 | 数值 |
|---|---|
| 盖板颜色Farbbezeichnung Deckel | 银灰 |
| 盖板 RAL 色号RAL-Ton Deckel | 7001 |
| 底座颜色Farbbezeichnung Unterteil | 银灰 |
| 底座 RAL 色号RAL-Ton Unterteil | 7001 |
材料
| 参数 | 数值 |
|---|---|
| 盖板材料Material Deckel | 聚碳酸酯（PC） |
| 底座材料Material Unterteil | 聚碳酸酯（PC） |
| 密封材料Material Dichtung | 聚氨酯（PU） |
| 螺钉材料Material Schrauben | 不锈钢 V2A |
| 无硅Silikonfrei | 是 |
| 无卤Halogenfrei | 是 |
| 抗紫外线UV-Beständig | 是 |
耐温与使用环境
| 参数 | 数值 |
|---|---|
| 长期使用温度下限（°C）Dauergebrauchstemperatur min. (°C) | -40 |
| 长期使用温度上限（°C）Dauergebrauchstemperatur max. (°C) | 100 |
| 适用室内Geeignet für den Inneneinsatz | 是 |
| 适用室外Geeignet für den Außeneinsatz | 是 |
Technische Zeichnungen & Downloads
| 参数 | 数值 |
|---|---|
| PDFPDF | — |
| DXFDXF | — |
| 3D3D | — |
| ProduktdatenblattProduktdatenblatt | — |
| Konformitätserklärung IP66 IP69 IK10Konformitätserklärung IP66 IP69 IK10 | — |
| Konformitätserklärung DIN EN 45545-2Konformitätserklärung DIN EN 45545-2 | — |
技术规格
| 参数 | 数值 |
|---|---|
| 防护等级Schutzart IP | 69, 66 |
| 防护等级测试标准Norm der Schutzartprüfung | DIN EN 60529 |
| 密封条无缝发泡Dichtung nahtlos geschäumt | 是 |
| 盖板螺钉防脱落Deckelschrauben unverlierbar | 是 |
| 安装工具Montagewerkzeug | PZ2 |
| 盖板螺钉拧紧力矩下限（Nm）Anzugdrehmoment Deckelschrauben min. (Nm) | 1.00 |
| 盖板螺钉拧紧力矩上限（Nm）Anzugdrehmoment Deckelschrauben max. (Nm) | 2.00 |
